在日常生活中，可以經常看到紙箱表面擦傷、脫色、磨臟現象。這是因?yàn)榧埾湓谶\(yùn)輸、搬運過程中會發生若干次摩擦，摩擦使印刷在紙箱表面的油墨（顏料）脫落。特別在箱面為白色紙張的箱體上情況更為嚴重，直接影響產品的外觀形象。而紙箱表面油墨是否易脫落直接取決于所使用油墨的附著力。瓦楞紙板是瓦楞紙箱、紙盒等產品生產的主要原材料，它的性能直接或間接影響產品的內在質量和使用性能。為保證產品的使用外觀質量，通常應對紙箱的表面墨層進行相應質量規定及檢驗。

對于印刷品墨層耐磨性在產品標準中有具體規定，如GB/T 7705-2008 《平版裝潢印刷品》、GB/T 7706-2008 《凸版裝潢印刷品》和GB/T 17597.3-2012 《柔性版裝潢印刷品 第3部分：瓦楞紙板類》，三者 要求區別如表1所示。

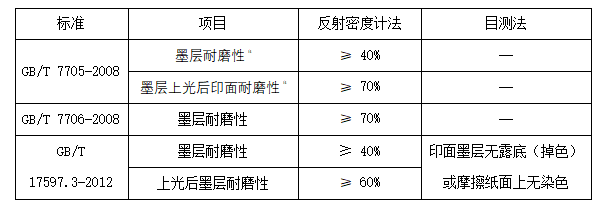

 表1 墨層耐磨性的要求

國際上墨層耐磨性的標準主要是日準JIS K 5701-1，美標ASTM D5264 TAPPI T83。國內外標準摩擦次數和荷重的如表3所示。                                                     表3

1、測試儀器及方法標準

GB/T 17597.3-2012 GB/T 7706-2008 GB/T 7705-2008

2、測試目的

根據運輸用瓦楞紙箱在使用過程中墨層摩擦脫落的原理進行模擬實驗，觀察試樣表面的摩擦痕跡和摩擦紙沾色情況來判斷油墨耐磨性能。同時為瓦楞紙箱和油墨生產廠家提供檢測依據。

3、測試原理和設備結構

  3.1測試原理

將摩擦紙固定在摩擦塊上，待測試樣固定在摩擦臺上，以一定的速度對試樣進行摩擦，通過對比摩擦前、摩擦后的油墨密度的變化來判斷該試樣的耐磨性能。

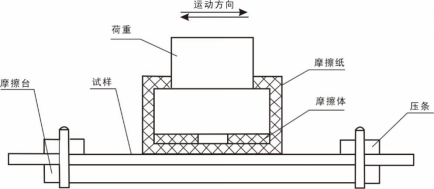

圖1 摩擦試驗機示意圖

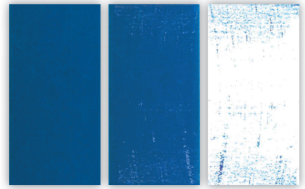

圖2 摩擦前后對比示意圖

  3.2 設備結構

  3.2.1 摩擦試驗機

摩擦臺采用表面粗糙度不低于1.60μm的硬性塑料體，并有固定試樣的裝置；摩擦體采用二塊厚8mm、硬度為50HS～53HS、大小為25mm×50mm的橡膠，二塊摩擦體內側相距45mm；摩擦檢驗的摩擦速度為43次/min士2次/min，行程約60mm。本儀器由機械傳動、硬件電路、計數器、顯示屏及測量控制等部件組成。

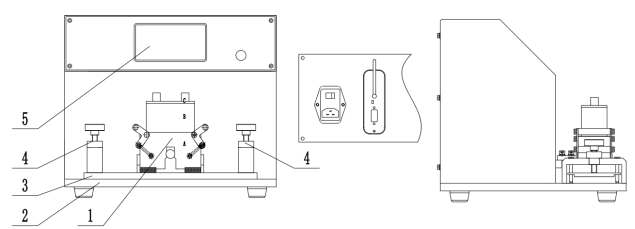

本儀器（以PN-PIDF智能機型為例）外形結構如圖1所示。

1-摩擦塊2-底板 3-試樣 4-旋緊螺釘 5-顯示屏

圖3 摩擦試驗機的結構示意圖

3.2.3 反射密度計

采用符合GB/T 23649的反射密度計，按GB/T 18722規定的使用方法進行。如愛色麗分光密度計X-Rite系列500型，它可測CMYK四色密度，精度可達0.001D。

4、檢驗條件

按表2的條件進行檢驗。

表2 墨層耐磨性的檢驗條件

5、試驗步驟及方法

5.1 準備摩擦紙和試樣

切取瓦楞紙板上包含油墨圖字的矩形試樣，試樣應盡可能包含較多的圖字。試樣測試面積應大于摩擦體所摩擦的面積。一般摩擦紙的尺寸為210mm×50mm，試樣的尺寸為280mm×60mm。

5.2 放置摩擦紙和試樣

借助鎖緊螺母將試樣固定在摩擦臺上，將摩擦紙固定在摩擦體上。

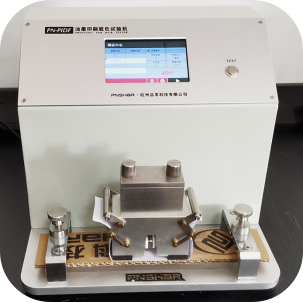

圖4 PN-PIDF油墨印刷脫色試驗機

5.3 設置參數

選擇B檔43次/min，設置摩擦次數（墨層耐磨性40/上光后墨層耐磨性60）。

5.4 測試

a.目測法

啟動油墨印刷脫色試驗機，當設置測試次數達到，自動停止測試，采用與標準樣品比對，目測試樣表面脫色磨損等級。

b.反射密度計法

測試前，先用反射密度計測試下待摩擦試樣的彩色密度，測3點取平均值，記作D₀；啟動油墨印刷脫色試驗機，當設置測試次數達到，自動停止測試。測試完成后，再用反射密度計測試下被摩擦試樣摩擦最嚴重的墨層彩色密度，測3點取平均值，記作D。

  6、結果計算分析

  6.1 目測法

測試結束后，檢查印面墨層無露底（掉色），摩擦紙面上無染色，沒有即合格，反之不合格。

  6.1 反射密度計法

     墨層或上光后墨層的耐磨性按式（1）計算。

式中：

A_S ——墨層或上光后墨層耐磨性；

D ——試樣摩擦后的平均密度值；

      D₀ ——試樣摩擦前的平均密度值。

 7、可能的錯誤操作及誤差來源

 7.1 可能的錯誤操作

 7.1.1 開機直接測。

本儀器屬于電子儀器，測量前要預熱30min以上，使內部電子器件達到熱穩定平衡。

 7.1.2 注意摩擦膠墊的保護

摩擦塊下面的膠墊容易吸附灰塵，如果不加以保護，會出現膠墊的下平面凹凸不平，摩擦不均勻。每次用完后，用一張清潔的紙保護下。另外，摩擦塊的底部一定要放膠版紙，否則膠墊對試樣直接摩擦?xí)斐赡z墊的毀損。

 7.1.3 80g/㎡膠版紙應選擇大品牌

膠版紙應選擇大品牌，否則容易磨破。

 7.1.4 摩擦塊重量的選擇

根據國內外標準，摩擦塊有三種重量：20N、2lb和4lb。PN-PID 油墨印刷脫水試驗機的摩擦塊有三不分組成，僅下面部分是2lb；下面部分+中間部分合起來是4lb，下面部分+中間部分+上面部分，合在一起是20N。

 7.2 主要誤差來源

摩擦體下面的膠墊的維護不當。摩擦體的采用兩塊厚度8mm、硬度50HS～53HS、大小為25mm×50mm的橡膠。橡膠同摩擦紙直接接觸，它的平整度對耐磨結果影響很大。

本文2023年12月，發表于《紙箱世界》雜志
